ボールジョイントロボ part2

楽しすぎてVer.3を製作
真ん中の赤単色のがそうです

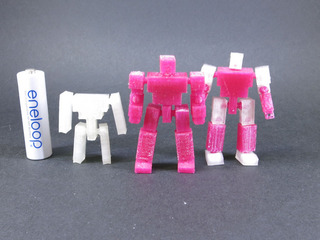

見た目は右のVer.2と変わりありませんが、腰のひねりを追加したり、肘と膝のボールの入れ方を逆にしたり微調整を色々しています

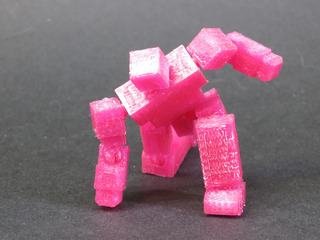

アイアンマンの床パンチみたいなポーズとか

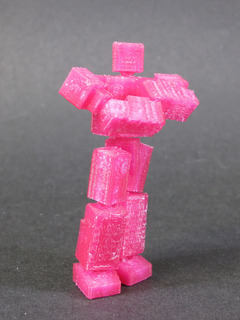

どっかの格闘ガンダムか勇者ロボの忍者みたいな腕組みポーズとか

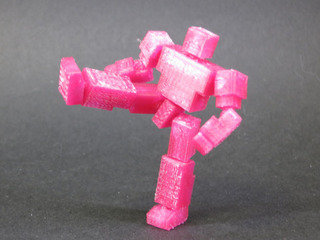

ハイキックで片足立ちとか
小さいから全部出力しても苦にならないのがいいですねー
posted by ASURADA at 00:06| Comment(0) | 3Dプリンター

2015年12月30日

ボールジョイントロボ part1

なんか弄っていたら楽しくなってしまって一通り関節を仕込んだバージョンを作ってしまいました
サポートが要るパーツ(ボールが有るパーツ)と要らないパーツに分けて2回で出力します
せっかくなのでフィラメントの色も分けました
出力するのに全部で1.5時間くらいかかりました
完成
胴体のサイズはそのままですが、膝から下を追加したので背が高くなりました
CADのモデルの時点でわかると思いますが膝もボールなので、ひねりも入れられます


posted by ASURADA at 02:06| Comment(0) | 3Dプリンター

2015年12月29日

ボールジョイント自作

デスクトップアーミーのおかげでボールジョイントが3Dプリンターのみで作れることがわかったので自分で設計してテストしました
デスクトップアーミーのボール径は4.5mmと中途半端なサイズだったので5mmに変更してますが、まーできました
とりあえずロボっぽくしてみます
面倒なので手足は同じものです
では出力してみます
絵に描いたものがすぐ形になるのはいいですねー
組み立ててみます
パチンとはめ込んだだけですが、関節はこのポーズでも保持できています
今後の設計に生かせそうです

posted by ASURADA at 17:59| Comment(0) | 3Dプリンター

2015年12月23日

デスクトップ アーミー

某画像掲示板で『DESKTOP ARMY(デスクトップ アーミー)』なるものの3DCADデータがフリーでダウンロードできるということで盛り上がっていたのでウチでも出力してみました
整形色はブライガー風・・・のつもりだったんですが、いかんせん分割が少なかったので、なんかケバい色に・・・
関節のボールジョイントの精度がなかなかシビアと言うか、いいかんじにするのに苦労しましたが、そもそも3Dプリンタのみでボールジョイント作れることに感動しましたね
ちなみにスタンドは掲示板内で自作データをUPしてくださった方が居ましたので使わせていただきました
ありがとうございます

あとキャラクター使用条件に書いてありましたので
このコンテンツは「デスクトップアーミーライセンス」に基づいて創作、提供されています。
posted by ASURADA at 22:44| Comment(0) | 3Dプリンター

2015年12月08日

コマ

職場の仲間と雑談をしていたときに全日本製造業コマ大戦なる大会があるなどと話をしていました
出場してみようかと冗談で言っていたので、じゃあレギュレーションのサイズで3Dプリンターで作ってみようかなと
ちなみにレギュレーションは「サイズは直径20mm、高さが60mm以内で、材質及び重量制限なし」
で、描いてみました
えーっと勤めている会社が自動車の駆動系部品を扱っているので、デファレンシャルギヤの大きい歯車の部分(ハイポイドギヤって言います)をデザインに取り込んでみようと思ったわけです
でもそれだけだと味気ないので差動部分もついでにっと
(ちなみに歯車部分はそれっぽい形をえいやで描いただけで、会社のツールとかデータとかは使っていません)
で出力品がこちら
さすがに歯車は単品で1個づつ出力して後から組み立てましたが・・・20mm直径でもできるもんですねー
こんなんでも一応回りましたよ(笑)

一方PS250はこんな感じ
はい、進んでません
ホイールをくりぬいたりブレーキディスクが追加したくらいかしら

posted by ASURADA at 23:45| Comment(0) | 3Dプリンター
