2018年12月30日

ラズパイ ケース

ラズベリーパイ用のケースを作っていましたが、なかなか難航していました

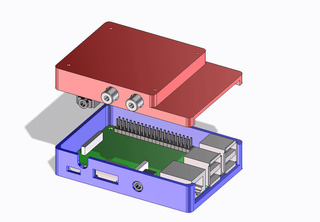

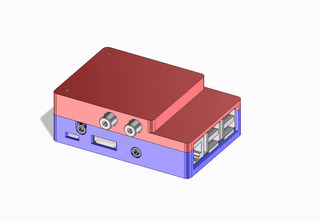

当初はこんな感じでラズパイ本体とDACをケースに取り付けておいて合わせるという方法で考えてました
ただ一度組み立てると40ピンのソケットが抜けなくなってしまって分解するのが辛かったんですね
それとプリントパーツに直接ネジを締めるのもいまいち

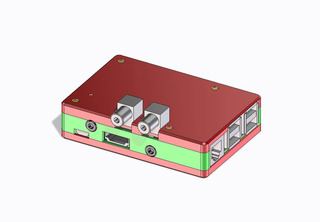

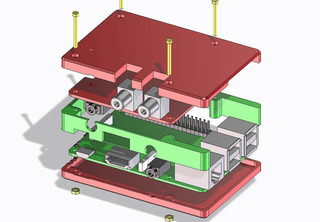

次に考えたのは3分割方式
ネジ、ナットでの固定に変更し、ボードが合体したままケースを外すことができます
前回のはやたらぶ厚くなってしまったので今回のはRCAジャックは思い切ってむき出しにしました

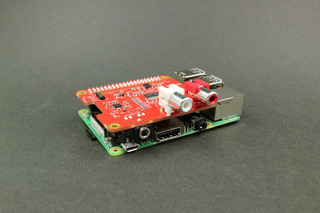

実際のボード単体がこちらで

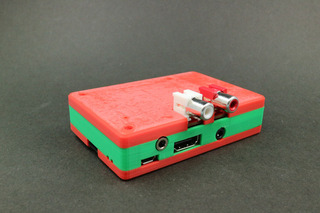

組付けるとこうなります

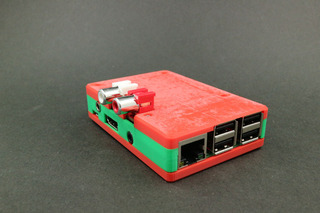

LEDが付いているところは穴をあけて確認できるようにし、SDカードもそのまま抜き差しできます
RCAジャック部はまぁ上から被せるカバーでも作ろうかな
