ラズパイ台車1号

ロボット化の第一歩、移動台車を作りました

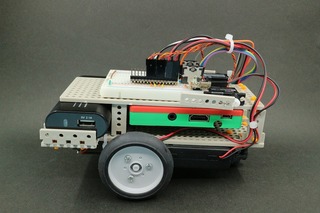

構造材はタミヤの楽しい工作シリーズのユニバーサルプレート
動作確認用に手っ取り早く形にしたかったので、家にあった部材だけで組みました

最上段にブレッドボードを貼りつけて回路のテストをしています
サーボは前回使ったマイクロサーボ
ボードに載っているのは移動用モータの駆動用にモータードライバ(TA7267BP)x2
注)このICの制御電圧は6〜18Vなんで実はラズパイの5Vでは足りてません
 手持ちであったので使ってみただけでとりあえず繋いだら動いたのでよしとしました


最後尾に載っているのはラズパイ用の電源のモバイルバッテリー
動力と制御の電源はとりあえず分けました

ギヤボックスもタミヤの工作シリーズのもの
タイヤはナロータイヤセットだったかな?
それにボールアジャスタもタミヤです
黒いボックスは動力用電源で単3ニッケル水素が4本

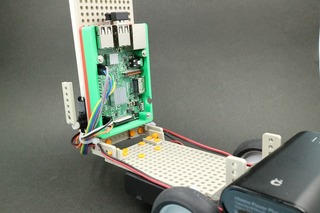

ラズパイは裏返して搭載しています

こうするとメカデッキを開いたときに線が引っ張られないのでよいのです
(ジャンパーがすぐ抜けるので)

ラズパイは家庭内のネットワークにWiFi接続しておいて、WindowsPCからリモートデスクトップ接続をかけてデバックしています
とりあえずPythonで数字を入力すると決められた動作をするというところまで作りました
動作中の動画です

移動中にサーボが動いてしまっているのは電源の供給不足かな〜
今はとりあえずパソコンから操作しているけどスマホとかから操作できるようにしてみたいですね
あとはカメラを付けて見ながら操作してみたいね(笑)
