2019年03月03日

ワイヤリングペン

細かいハンダ付けをしていると普通のビニール被覆の線では皮を剥くのが面倒になってくるんですね
そんな時はUEW線(ポリウレタン銅線)を使うと便利なんですが線自体が細いんでワイヤリングペンを使用すると便利です
1本持っていたはずなんですが・・・無い
仕方ないので新しいのを買おうかと探してみたんですが、今は売っていないんですね
ネットで探しても自作が主流みたいなんで私も作ることにしました
材料は先端が金属のシャープペンシルとミシンのボビン

シャープペンシルの中身は捨ててボビンを付けるホルダーをCADで設計します

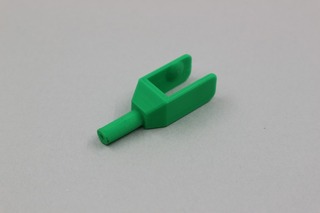

出力するとこんな感じ

UEW線を巻くときはタミヤのギヤボックスを使いました
なんかモーターのコイルが巻けそうな気がしてきましたよ
そもそもUEW線ってモーターのエナメル線か

ワイヤリングペン完成
ボビンを両側から挟んでテンションをかけるようにしてみたのでモジャモジャになりにくいハズ・・です
