スマホのクレードル

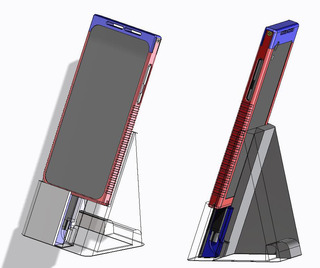

前回作ったスマホケースのCADデータをもとにクレードルを設計してみました
通常のUSB TypeCケーブルをそのまま使用して埋め込みます
コネクターをクランプする部分は別パーツにしてあるので、ケーブルを変更するときはここの部分だけ作り直せば対応できます

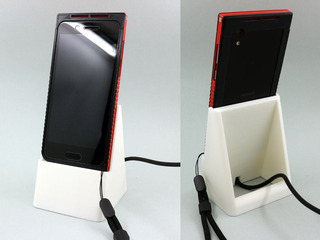

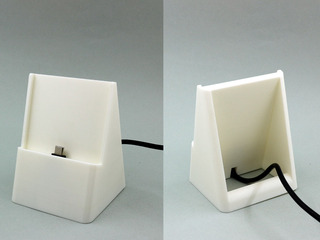

出力してみるとこんな感じ
これでも5時間くらいかかってます

スマホケース その2

スマホを買い替えたのでケースを作りました
お題はシャープのSIMフリー機SH-M05

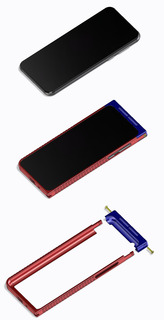

まずはノギスで実測しながらスマホを外寸をラフにモデリングし、曲面部は写真を撮って貼りこんでなぞりました
本体ができたらカバーで覆って本体部分をくり抜き、分割して出来上がりです
このあたりは前回作ったのと、ほぼ同じ手法ですが、今回は普段持ち歩く用なのでケースの厚みをギリギリ薄くしたり、グリップ部を追加したり、ストラップホールを付けたりしています（今時のスマホはストラップを付けられないんですよね）

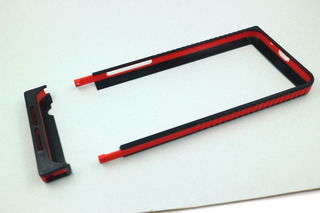

というわけでモデリング出来たら出力します
今回はデュアルノズルで2色整形したわけではなく、途中でフィラメントを差し替えてシングルノズルで出力してみました

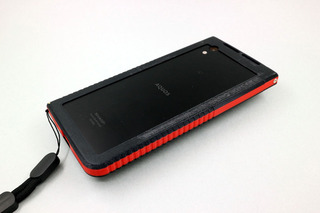

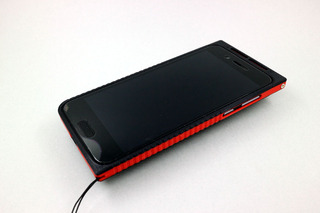

スマホに組付けるとこんな感じです
ストラップ取り付け部は真鍮線の軸打ちがしてあるのでそうそう壊れたりしないと思います

pomera修理

ちょっと間が空いてますが、最近は実用品ばかり作っています
それも会社で使うスタンドのツマミとかスイッチのケースだとか面白くないものばかりなのでブログのネタにもならないのですね

でも今日はちょっと毛色の違うものをつくったのでちょっとだけ紹介をっと
ブツはKINGJIMのpomera DM10という電子メモパッドです
折りたたみキーボードのヒンジが砕けてしまったのですね
ただキーボードは生きているので修理することにしました
(現行機を買いなおすと高いのよね、DM10は6000円くらいの時に買ったのでなおさらで)


当初はキーボードの黒い枠ごと3Dプリンター品に置き換えようと思ったのですが・・・無理(笑)
ヒンジが小さすぎだし分解したら元に戻せない自信がありますね


まー私は家で使っているだけで持ち歩くわけではないので折りたたみ機能はこの際諦めて、開いたまま固定する補強パーツを作ることにしました
この赤と青のパーツを3Dプリンターで作ってキーボードを固定するわけです
キーボードは畳めませんがモニターはまだ畳めます

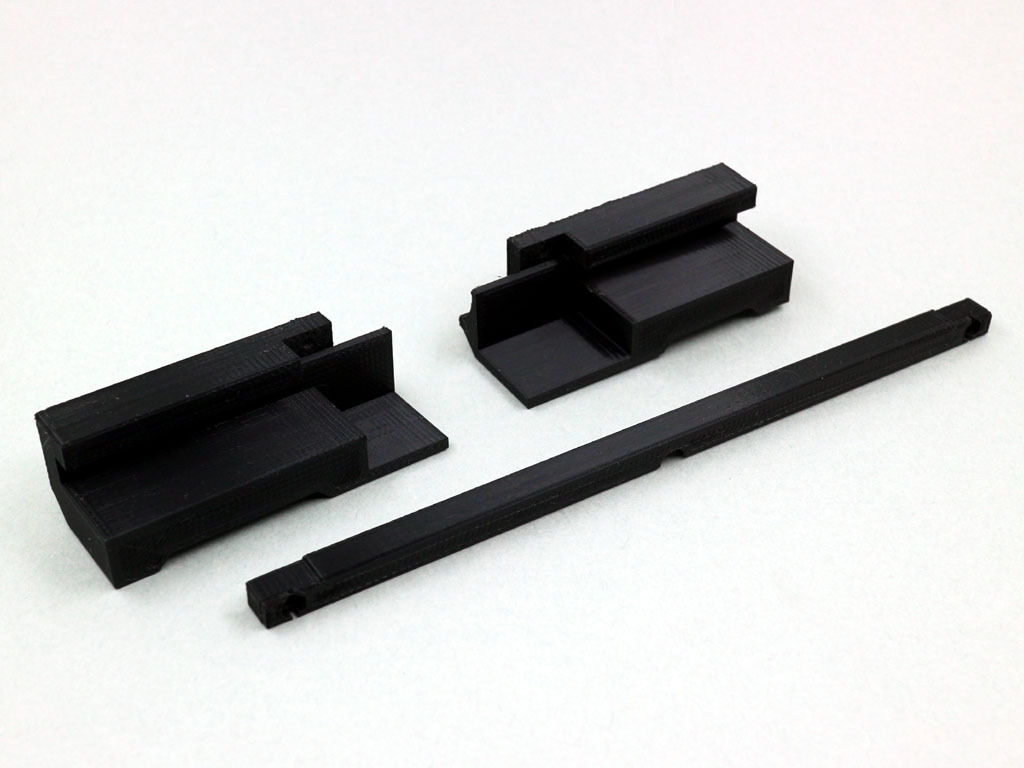

このくらいのパーツはちゃっちゃと出力します


組んでみたの図
3個のパーツは2mmのビスとナットで固定しました
実用品なんで真鍮線の軸打ちではちょっとね(笑)

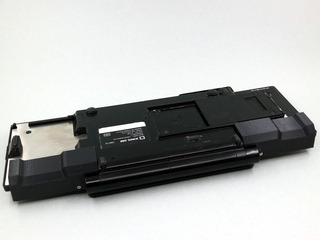

裏から見るとこんな感じ
作ったパーツは本体の足の高さに合わせてあるのでタイピング中にぐらぐらしない予定です

伸縮クローラー

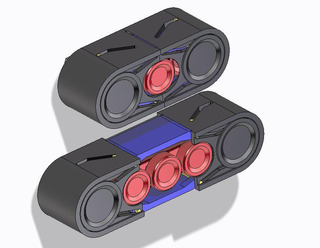

前からちょっと考えていたクローラーを描いてみました
アニメロボで戦車だとか建設車とかに変形したりするのは当然クローラーが付いているわけですが、たいてい収納されるときに小さくなるんですよね
そこでコンパクトに畳まれるクローラーを設計してみました
正直、前に作ったアルベガスの腕みたいにパタパタ開いて畳んでをしていけば何とかなるんですが、今回は「そのまま伸びる」にチャレンジしました


とりあえず試作

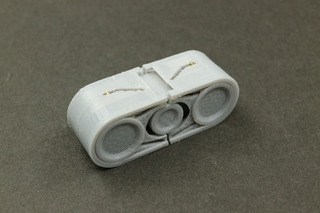

収納状態は転輪が３個です

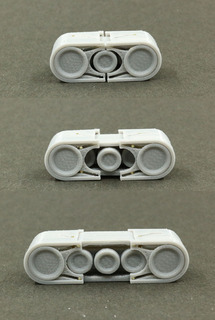

変形
引っ張るだけで中央部分が丸々増えます

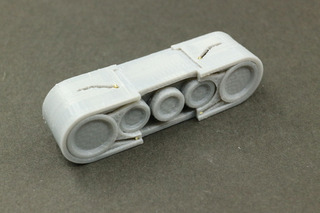

展開時
転輪が５個になり、履帯の上下の厚さは変わらず、尚且つ増えた転輪の幅も揃っているのが売りです


説明し辛いので動画も一応
増えた転輪が奥からニョキっと出てくるのが面白いです

再生できない場合、ダウンロードは🎥こちら

一体出力ロボ その2

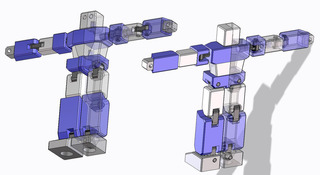

片軸関節の調整をしました

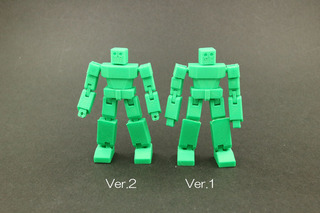

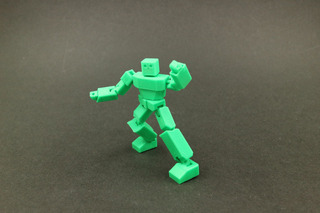

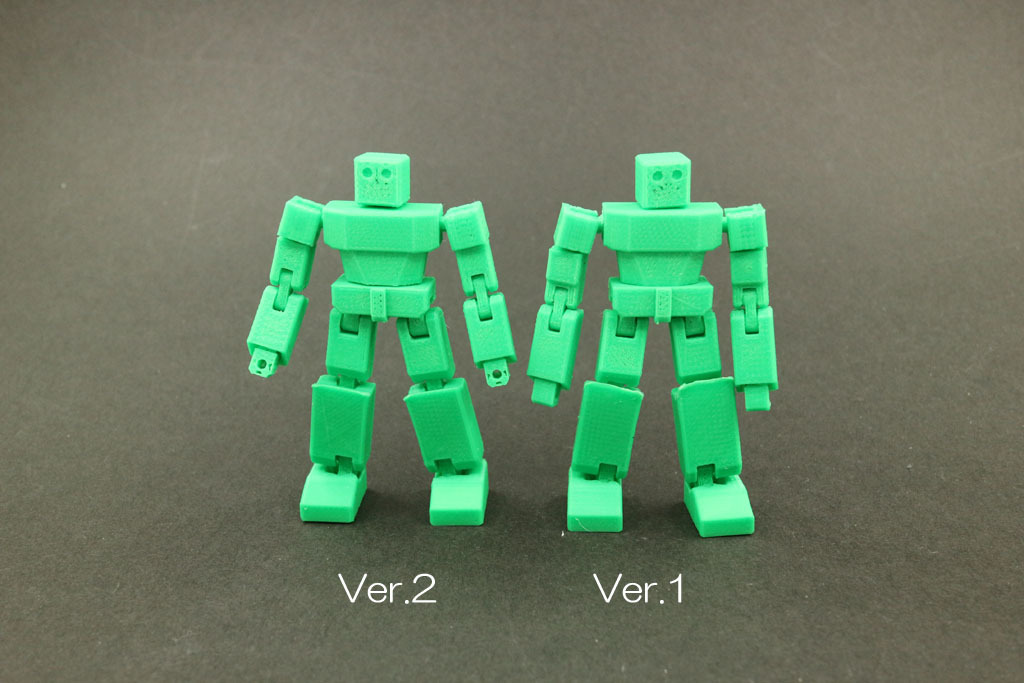

出力するとこんな感じ
腕が長かったのでちょっと詰めたけど外観は基本的に変わりません
背中の四角い穴は無くすことができました

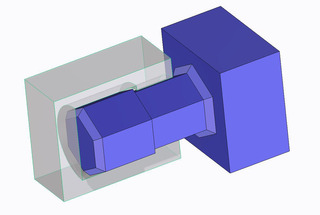

今回は軸を六角形にしてます
丸い穴に丸い軸ではくっつかなくなるまでクリアランスを広げるしかなく、そうしたらガバガバになってしまうという状態だったのですね
六角形なら穴と接触しても６カ所だけだし剥がれやすいかなと
軸の先端側を太くしてあるため、軸が抜けてしまうこともありません


剥がれた後も六角形が多少穴に接触するみたいで多少は保持力も出ました
