1/8ラジコンボディ その4

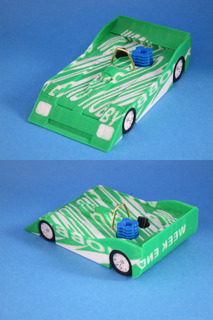

結局締め切り当日になってしまいましたが、これにて完成
エンジンヘッド(空冷ヒートシンク)エアーフィルター、ロールバーを作りました

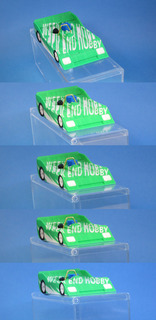

目玉のモーフィング文字（何て言うんだろう？）は視点を変えながら見ると楽しい

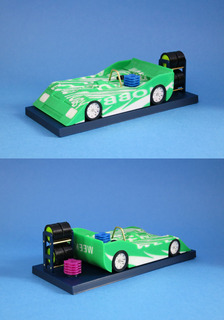

専用ベースとオプションパーツ

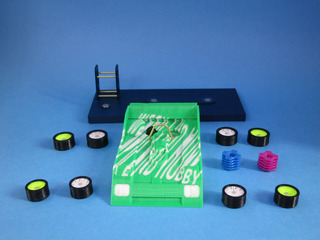

全交換パーツ展開
タイヤとエンジンヘッドは磁石で接続してあって簡単に交換できます

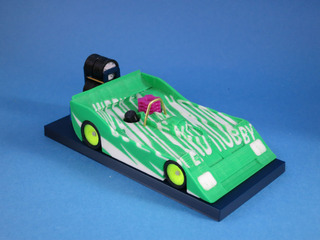

ヘッドを交換、ＯＳ→ピコ（のつもり）
ホイールはスポークからディッシュへ
ある意味こっちの方がラジコンっぽくてリアルな気がする

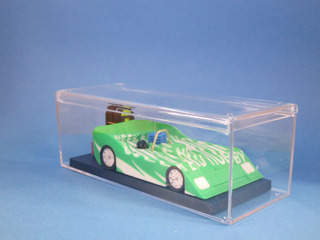

ケースに入れて完成〜

1/8ラジコンボディ その3

何回か失敗を重ねてやっとそこそこのものが出力できました
時間があればもう1回トライしたいところですがなんせ1回あたり15時間はかかるんで悩ましい
とりあえずタイヤ＆ホイールを2色同時出力で作ってみました
こっちはわりといい感じ
エンジンのヘッドとエアクリーナーを先に作ってまずは一式揃えてみようかな

1/8ラジコンボディ その2

ラジコンボティの続きです
モデリング自体は写真を見ながらこんな感じかなーっとフィーリングで作っていまして、無理してオリジナルをコピーしようとはしていません
エンジンやタイヤとかの小物もまだ仮です


さてここからが本題
こんな模様を入れてみました
まぁなんとなく想像がつくと思いますが・・・


一定の角度から見ると文字が浮かび上がるってヤツですね


デュアルノズルで文字も同時出力するつもりなんで、こんな分割になっています


まともに出力すると凄く時間がかかるので、とりあえず0.2mmピッチ、充填率20%でテスト出力してみます
下から順に積層されるので出力中はこんなふうになります

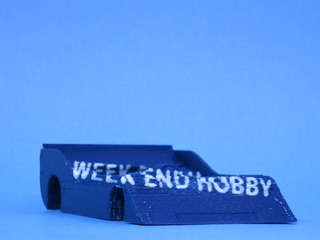

テスト出力終了
段差がガタガタなのは想定内なのでおいといて、文字の白い部分に青がにじんでしまっている部分が２色刷りの難しいところなんですね
最後はボディを立てるか、傾けて出力するのでもう少しまともになるはずです

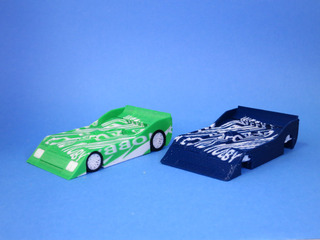

角度限定でこのように見えます
こちらはほぼ成功ですね

1/8ラジコンボディ

昔通っていたＲＣカー屋さんが7月に閉店すると当時のＲＣ仲間から連絡を受けまして、1度皆で顔を出そうということになりました

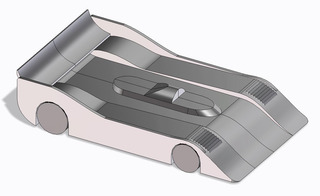

手ぶらで行くのもなんなので、とりあえず当時使っていた1/8エンジンカーをモデリング開始
形状も名前もよく思い出せんので画像検索して「これかなー」ってのを見ながらそれっぽく描いただけです

あっ、さすがに変形しませんよ、せいぜいエアロモードとかブーストとか・・・しません
そっちはそっちでいつか真面目に作りたいですけどね、ハンドルネームにしているし

初めてのおゆまる、初めてのＵＶレジン

３Ｄプリンターでもクリアーカラーの素材とかあるのですが、出力しても透けて見えるようにはならないんですね
そこで100均の「おゆまる」と「ＵＶレジン」で素材を置き換えてみようかなと
まずは原型をモデリング
バリバリーンの時に作ったＧＧＧマークにベースを付けてポケベルっぽく


とりあえずPLAで出力
ちょっと穴が開いちゃったけどまぁいいか


おゆまるに埋めます
片面でいいの板の上で押しつけただけ


型から外します


セリアで買ってきたＵＶレジンを流し込みます


ＵＶライトは電子工作用があったので流用
紫外線消去型のEEP-ROMの為に昔使っていたやつです

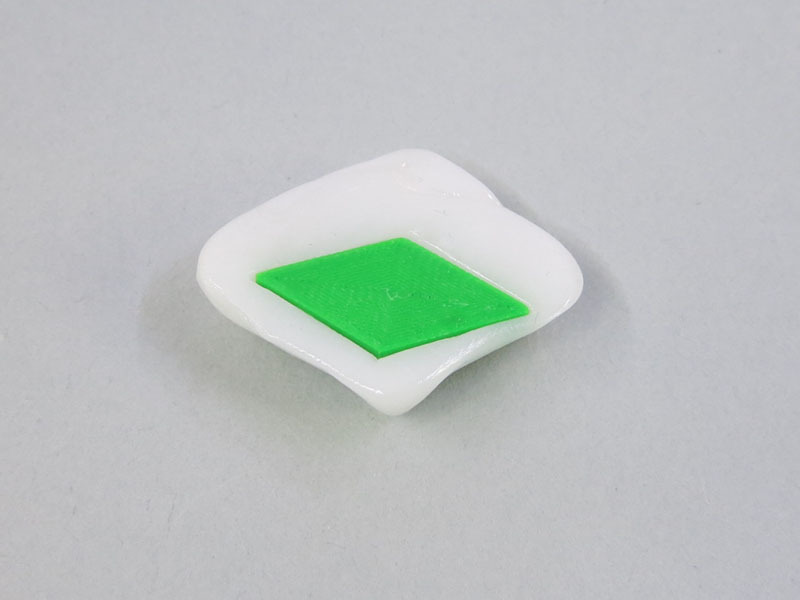

型から外して完成


意外に簡単にできてビックリ
ちょっとだけ気泡が入ったのがマイナスだけど、まぁ何回かやれば上手くなるかな
