2017年02月19日

PS250RB量産計画

量産化に向けてPS250RBの手直し開始
最終的にはレジンキャストへ置き換えまでいってみたいですねー、複製なんてやったことないけど
私のほかの作品と比べればまだパーツの強度があるし、なんとかならないかなーっと
まずは関節部をネジ止め前提にしたり材料を置き換えた時のことを考えてパーツを分割したり一体化したりチマチマと修正してます
posted by ASURADA at 20:41| Comment(0) | PS250

2017年02月12日

PS250RB(完成)

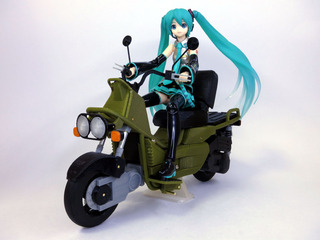

PS250RB完成しました

サイズは1/12で作ったので可動フィギュアが乗れます
乗っているのはfigma初音ミク2.0
実車よろしくタンデムシートを立てて背もたれにできます

リアショックのスプリングも根性で出力しました
伸縮可能ですが、すぐ折れそうなのであまり動かしたくないです(笑)
シャフトは1.5mm真鍮線
フロントフォークのシャフトは3mmアルミパイプです
ナンバープレートはデュアルノズルで2色整形

車体側面から荷台までガバーっと開いて腕にするとスプレッドレッグスフォームになります
このフォームから操作系が変更になり、足のペダル操作が必要になります

リアショックは腕について行って無くなってしまいますが、このフォームからは脚部のアクチュエータがその役目を果たします

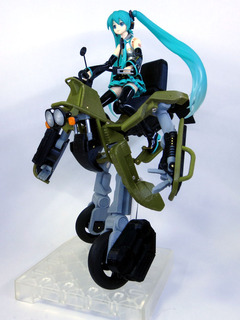

サイドカウルを横に開いて脚部を展開、スタンディングフォーム
前に書いたけどパイプフレームの外側に脚部を展開するのが難しかった
パイプをカウル側に付けようかとも思ったけどそうするとステップ(ライダーの足を置くところ)を取り付ける場所が無くなってしまうんですね

足の付け根が前の方なので逆関節にしてみました
ちょっと鳥っぽかったというのもありますが
ちにみに左手にリアショック(実車も1本なのです)右手にユーティリティーBOXがつきます

テールランプやナンバープレートは、当初腕にくっつけておこうか悩んでたんですが、薄いフレームで支持するようにしました
腕についているとTFっぽいと言うか、テールに無いとライドバック感が薄れるかなーと

ハンドルポジションはかなり後方に変更しています
ミクさんが結構前の方になってしまって現物合わせで調整しました

飛翔
アニメのライドバック第1話のラストシーンが印象的でした

実車とツーショット
posted by ASURADA at 17:21| Comment(0) | PS250

2017年02月05日

PS250RB 出力開始

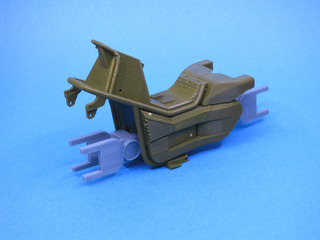

とりあえず大まかな部品から出力開始
まだ3Dモデリングは完了していないので修正しながらの出力ですけどね

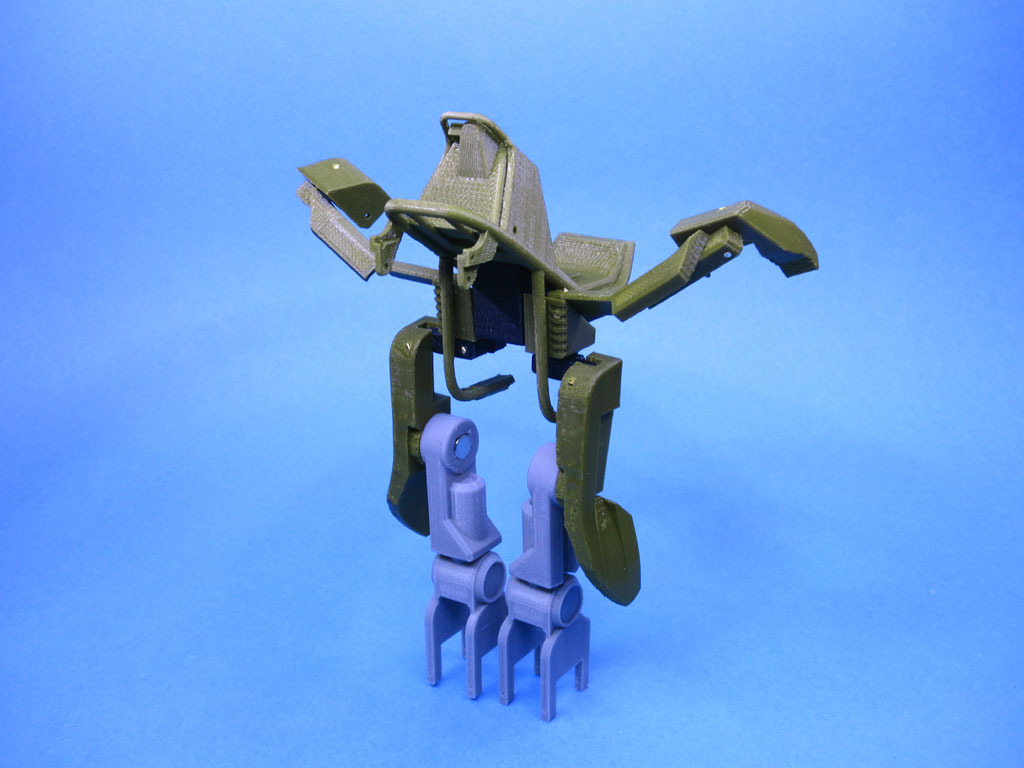

スタンディングモード
なんとか展開に成功しましたが、作ってみると可動範囲がいまいちだったり不具合がチラホラと
胴体のパイプフレームを避けて足を展開するのが難しかったですね
posted by ASURADA at 22:57| Comment(0) | PS250

2017年01月29日

変形ギミック考察

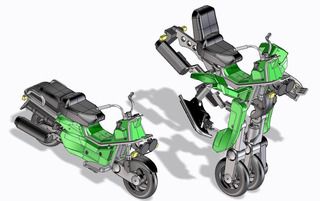

ライドバック仕様のPS250(以下PS250RBと呼ぶことにします)の変形ギミックも1から考え直しました
以前のものはカウル内部から手足が生えてくるだけだったため、非常に薄っぺらい手足しか付けられなくってどうやってもカッコ悪かったんですね
当初はライダーが乗ったままスタンディングフォームまで変形することを目標にしてライダーが乗るスペースを触らないようにしていたのでどうもうまくできませんでした

今回の再設計にあたり通常のバイクからライドバックになる過程では一度ライダーが乗りなおす前提にしました
ライドバックは公道での走行はできないという設定ですからサーキットについてから変形させる、ってイメージです

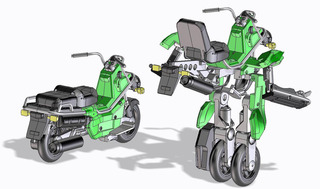

今回のバージョンではカウルも手足の一部として展開し、かなりシルエットも変化します

posted by ASURADA at 22:49| Comment(0) | PS250

2017年01月25日

PS250再始動

以前途中で投げ出していたHONDA PS250のモデリングを再開
と言っても描き方は同じだけど前回までのデータは使用せずに新規に描きなおしています

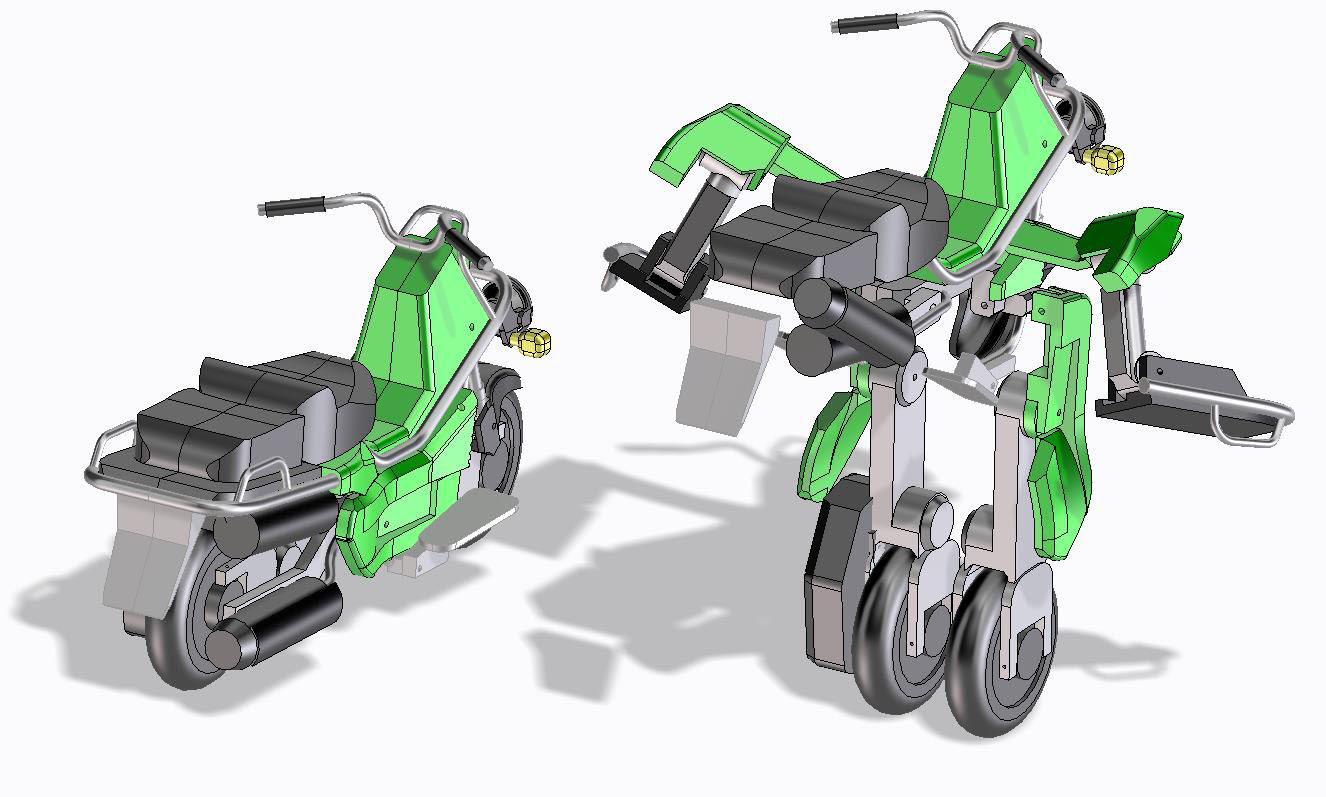

前回書き始めた時はまだまだ今使っている3DCAD「PTC Creo」に慣れていなくうまく曲面を描けていなかったのですが、今ならもちょっとまともにできるかなーっと思ってざっと描いたのがこちら

で、以前描いていた最終版がこちら
うーむ、細部の書き込みはなんかこだわっているけど、カウルの曲面とか後輪の横のユニットとかカクカクのままですねー

とりあえず今度は変形しなくてもいいから出力まではもっていきたいですね
余裕ができたらライドバック化したいと思います
posted by ASURADA at 22:53| Comment(0) | PS250
