2016年05月09日

リアルタイム改良

ふたば掲示板でアドバイスをくださいました皆様ありがとうございました
今回スレッド中でもらった改良点をそのまま修正→再UPを何度か繰り返し、見ていただくことが出来ました
なかなか経験できることではないので楽しく作業させていただきました

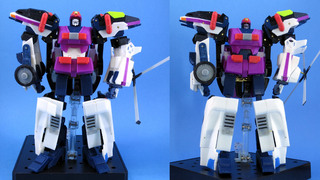

左が最終状態で、右が投稿時のものです

その1「ハの字立ち」

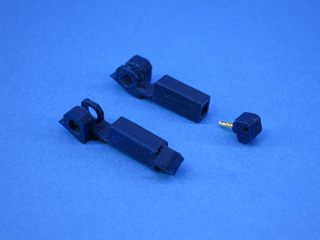

膝下を伸縮させる角シャフトを切断して(CAD上で切断して作り直したわけですが)真鍮線を打ち込んで膝上に捻る軸(2足歩行ロボット風に言うとヨー軸)を追加
正面から見るといかにもスネが「車の一部です」だったのがなんかロボットの足に見えてきます
また接地性も良くなったみたいで安定感が増しました

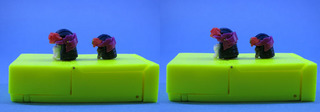

その2「頭部の大型化」
予めビッグ用の頭部を収納するスペースを用意しておいたんですが、入るサイズにして出力したらなんか小さい
ノーマルと頭部とほとんど変わらないという
ただ大きくすると胴体に収納できなくなってしまうので、バイザー部分を可動式にして干渉部分を避けるようにしました
色はグレーで出力したら暗いので白で出力しなおしてます(顔だけスミ入れしてます)

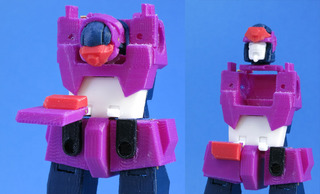

その3「スカートの形状変更」
四角でデンって感じで胴体が寸詰まり感があるということで形状のの変更と取り付け位置を下げるギミックを追加
ついでに腹部の色を間違えていたので白に変更
胸部も頭部収納スペースかせぎのため作り直しています

アドバイスが無ければ投稿当初のまま、これ以上手を入れなかったかもしれません
貴重な経験をさせていただきまことにありがとうございました
posted by ASURADA at 20:18| Comment(0) | ボルフォッグ

2016年05月03日

完全変形合体ビッグボルフォッグ(完成)

ビッグボルフォッグ、完成しました
某掲示板に投稿したので同じものを今回も貼っておきます
(5/4追記 写真の差し替え、追加、コメントの修整等を行いました)
(5/9 改良後に撮った写真に一部差し替え、三身一体写真追加)

ビークル形態
普段はこの形態で護隊員の身辺警護にあたっています
ホログラフィックカモフラージュなど、隠密行動に適した機能で街に紛れ込みます
・・・フェラーリF50のパトカーって時点で目立ちまくりな様な気がしますが

ではシステムチェーンジ!!
車体後半をスライド、ガワをパタパタ開いて縮めて足のフレームに巻きつけるようにして足を細くします

前輪を外側に逃がしてボンネット周りを持ち上げます
(腕のタイヤはダミーに交換されますが、そのダミータイヤはガワのタイヤの中に入っているわけです)
タイヤとガワをパタパタ畳んで腕を開きます

ボルフォーーーーッグ!!
やはりこの人はスマートでなければなりません
さすがに背中のガワは残っちゃったけど

シルバームーン!!
掲示板投稿時に即興で作りました
ミラーコーティングイメージでクリアーで出力しています

シルバークロス!!
接合部にセリアのマグネットを仕込んだのでくっつきます


ガンドーベル
普段は凱が護少年を送り迎えするのに使用しています
・・・白バイ乗り回してていいのか?
ホバーモードも変形可能です

システムチェンジ
ビークル→ロボの変形はほぼ旧玩具に準じます

ロボット形態
あまりロボットで活躍しているイメージ無いんですよね

ガングルー
普段は火麻参謀が無線機を握りつぶすための場となっています

メインローターだけは一旦外します
まー武器扱いということで
変形は旧玩具に準じますが、テール部分を曲げるところで一捻りしています

ロボット形態
テールを180度捻ることによって足に密着するようにしています

2人揃って

三身一体!!

ボルフォッグはビークル形態からスタート
ガワを一旦限界まで横に広げて180度反転
ガワの移動に連動して足フレームがちょっと伸びてガワと足の長さを合わせます
反転が終わったらガワとフレームをロック

裏返して
ビッグ用のつま先を元のつま先に被せます
胸から上のロックを外して上半身を折り曲げます

更に裏返して
ビッグの頭部を起こしてからメルティングサイレンを胸ごと上に移動
スカートを90度起こして上下半身を反転
腰の幅を広げてからビッグのスカートを被せます
合体準備完了

ガングルー合体準備
腕を収納してからバンザイして背中に廻します
片方の腕から合体コネクターを引き出します

足を開いて真っ二つになった手首を移動、先端で合わせます

ガンドーベルの上半身の変形はガングルーと同じ
手首の展開のみ異なります

合体!!
がちょん、がちょん、

ビッグボルフォ〜ッグ!!

4000マグナム!!

ムラサメソード!!

スーパーロボット超合金と比較

ビークルで〆

おまけ(システムチェーンジ!!)
おまけ+(OVA版 三身一体)
posted by ASURADA at 09:38| Comment(4) | ボルフォッグ

2016年05月02日

ガンマシン出力完了

ガンドーベルの頭部は試作段階で一度ラフに作っていたので、手直しと色別分割して完了
ガングルーもドーベルをベースで描きました
というわけでヘッドオン!!(違)
カメラアイだけは塗りました
残るはビッグの頭部だけ・・・
posted by ASURADA at 20:59| Comment(0) | ボルフォッグ

ガンマシン出力中 その2

だいたい出力完了
・・・頭は入っていませんが
なのでビークルモードだけ写真を貼っておきます(背景が黒だと白黒メカは溶け込んでしまうので、前回はベージュにしてみましたが、なんかいまいちだったので青に変更)
ドーベルのタイヤとホイールは例によって同時出力、あとは完全にパーツ分けしています
(ムラサメソードがペラペラで辛かったー、先端の色は違うし角度は付いているし)
posted by ASURADA at 12:36| Comment(0) | ボルフォッグ

2016年05月01日

ガンマシン出力中

ガングルーはガンドーベルとほぼ同じギミックなので、検証するまで無いと思い試作バージョンは作らず2体同時にカラー版を作っています
とはいえ・・・尻尾まわりの変形が結構シビアだったし、ビッグの手首の収納にかなり悩みましたけどね
写真の状態で2機ともにビッグの手首はすでに内蔵しています
あと頭をまだモデリングしていないのよねー
